YB29-40.5/12高压/低压预装式变电站
YB29-40.5/12高压/低压预装式变电站
YB29-40.5/12高压/低压预装式变电站
YB29-40.5/12高压/低压预装式变电站
YB29-40.5/12高压/低压预装式变电站
YB29-40.5/12高压/低压预装式变电站

YB29-40.5/12高压/低压预装式变电站

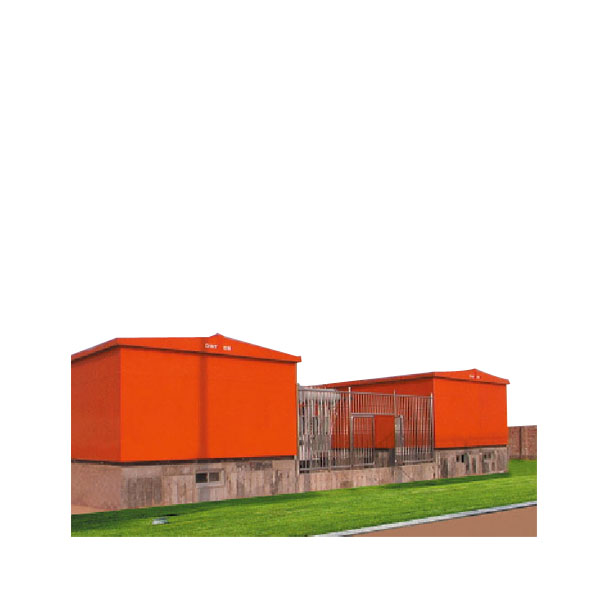

YB29-40.5/12高压/低压预装式变电站系上级电压40.5kV,下级电压12kV(7.2)三相交流50Hz户外成套设备。主要特点1、总体结构变电站总体采用H形布置方式,由35kV开关设备室、10kV开关设备室、自动控制室、变压器等组成。控制室依具体情况和 35kV 或 10kV 开关室组成一个箱体,另外一个开关室组成一个箱体,变压器置于室外,并通过一定的防护和间隔形成变压器安装区。 变压器至两开关之间通过架室母线或电缆线连接。箱体一般采用优质钢板经表面防腐和喷涂处理后组成,中间加以隔热材料,可有效地保证箱体内的调温系统正常工作。另外,箱体材料可用彩钢复合板或其它材料制作。2、 40.5kV开关设备室根据变电站的实际使用需求,可配置XGN-40.5箱型固定式开关柜,ABB公司的 GIS-ZX1 40.5kV型开关柜及KYN61-40.5型开关柜。 2.1 结构新颖紧凑,外形尺寸小,维护检验方便等优点,非常适用于35kV级变电站。 2.2 采用ABB公司GIS-ZX1 40.5kV型开关柜 (见图1),有如下的优点: a. GIS-ZX1 40.5kV开关设备将开关室、母线室及电缆接头全部密封在SF6气室中。 b. 在整个使用寿命期间,MV-PART (中压部件) 不需维修保养。 c. 不受外部环境如化学工业、 水泥生产工业的腐蚀性空气和沿海、盐矿地区含盐份空气的影响。 d. 可以在高海拔地区使用。 2.3 用KYN61-40.5移开式开关设备可方便地检验元器件3、 12kV开关设备室根据用户的实际使用要求,可配置不同类型的开关设备。 3.1 XGN36-12型固定式开关柜,配ZN63A-12(VS1)或ZN28-12型真空断路器。 3.2 KYN28A-12型铠装移开式开关设备,可配ZN63-12(VS1)或ABB公司的VD4型真空断路器。 3.3 HXGN15A-12型真空环网柜,可配 FZN21-12/T630-20或FZRN21-12/T125-31.5型真空负荷开关或负荷开关加熔断器组合电器。 3.4 XGN15-12 型六氟化硫环网柜,可配 FLN36-12D 或FLRN36-12D型六氟化硫负荷开关或负荷开关加熔断器组合电器。4.4 继电保护室继电保护室内安装交流屏、直流屏、信号屏、运动控制屏(RTU)载波机屏或光纤终端机。注:根据用户要求本变电站可采用常规继电器保护,也可采用变电站微机综合自动化系统。
