电磁式与电容式电压互感器的区别

时间:2022-04-06 14:21:46 作者:小编 点击:

电磁式电压互感器和电容式电压互感器作为两种不同形式的电压互感器,在日常生活中被用到的频率也是很高的,今天正泰电器淄博地区授权经销商就来给大家讲一下它们两个的区别。


电磁式的全称为电磁感应式电压互感器。

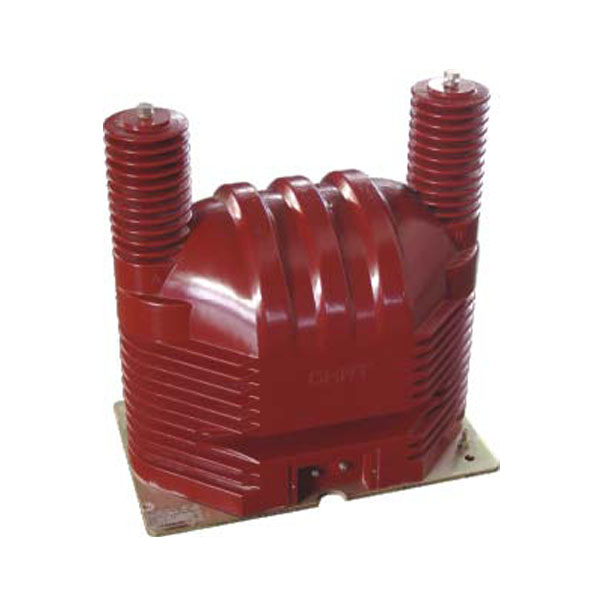

电磁感应式电压互感器:其工作原理与变压器相同,基本结构也是铁心和原、副绕组。特点是容量很小且比较恒定,正常运行时接近于空载状态。电压互感器本身的阻抗很小,一旦副边发生短路,电流将急剧增长而烧毁线圈。

为此,电压互感器的原边接有熔断器,副边可靠接地,以免原、副边绝缘损毁时,副边出现对地高电位而造成人身和设备事故。

测量用电压互感器一般都做成单相双线圈结构,其原边电压为被测电压(如电力系统的线电压),可以单相使用,也可以用两台接成V-V形作三相使用。

实验室用的电压互感器往往是原边多抽头的,以适应测量不同电压的需要。供保护接地用电压互感器还带有一个第三线圈,称三线圈电压互感器。

三相的第三线圈接成开口三角形,开口三角形的两引出端与接地保护继电器的电压线圈联接。正常运行时,电力系统的三相电压对称,第三线圈上的三相感应电动势之和为零。

以上就是正泰电器淄博地区授权经销商给大家整理的电磁式与电容式电压互感器的区别,希望大家在看过这篇文章后对它们有更深刻的了解。
